LA STATION SPATIALE INTERNATIONALE

Explications complètes

TÉLÉCOMMUNICATIONS

Les communications radio sont essentielles pour les opérations de la station spatiale : elles permettent les échanges des données télémétriques et scientifiques entre la station et les centres de contrôle de mission répartis autour du globe. Elles sont également utilisées durant les manœuvres de rendez-vous et d'accostage ainsi que pour les échanges entre les membres de l'équipage, les contrôleurs de vol et avec les membres de la famille. Pour assurer ces liaisons, la station spatiale dispose de plusieurs systèmes de télécommunications.

Le premier système installé chronologiquement est l'équipement russe VHF Regul qui permet, entre autres, les transmissions de données télémétriques entre la partie russe de la station et le centre de contrôle de mission installé à Moscou (TsUP) via un réseau de stations de réception terrestres et les constellations de satellites de télécommunications

Loutch et Molnia. Les transmissions passent par l'antenne Lira installée sur le module Zvezda. À l'intérieur de la partie russe de la station, les échanges radios sont assurés par un système analogique utilisant une liaison en cuivre.

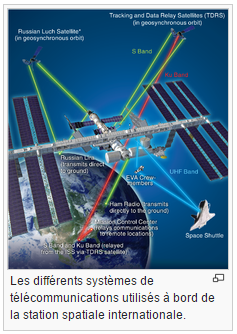

La partie non russe de la station spatiale a recours à deux systèmes de communication radio distincts dont les antennes sont montées sur le segment central Z1 de la poutre : une liaison en bande S utilisée pour les communications en audio et une liaison en bande Ku utilisée à la fois pour l'audio, la vidéo et les données. Ces communications sont relayées par le réseau de satellites de télécommunications géostationnaires TDRS permettant une liaison quasiment continue avec le centre de contrôle de mission de la NASA (MCC-H) à Houston. Ce système de télécommunication peut être également utilisé pour transmettre des données au centre de contrôle de Moscou par le biais d'une liaison téléphonique permanente entre le centre de contrôle de Houston et celui de Moscou. Les données échangées avec le bras téléopéré Canadarm 2, les laboratoires Colombus et Kibō sont routées également via les réseaux en bande S et Ku ; s'ils sont mis en place, le futur système European Data Relay Satellite et son équivalent japonais pourront être également utilisés. À l'intérieur de la station les communications sont assurées par un réseau sans fil numérique interne.

Un système radio en UHF est utilisé durant les sorties extravéhiculaires : les Russes peuvent ainsi communiquer soit avec la partie russe de la station soit avec le centre de contrôle au sol sur Terre à condition qu'une station terrestre soit à portée (mais dans ce dernier cas avec parfois des interférences créées par la radio du contrôle du trafic aérien au sol) tandis que les autres astronautes sont en liaison avec la partie non russe de la station.

Les liaisons UHF sont également utilisées durant les manœuvres d'accostage et de séparation avec la station par les vaisseaux Soyouz, Progress, HTV, ATV et la navette spatiale (celle-ci utilise toutefois également les bandes S et Ku via le réseau TDRSS) pour recevoir des instructions des centres de contrôle de mission sur Terre et de l'équipage de la station spatiale. Les vaisseaux qui fonctionnent en mode automatique comme l'HTV et l'ATV disposent par ailleurs de leur propre système de communications : l'ATV utilise un laser installé sur le vaisseau et un jeu de miroirs installés sur le module Zvezda, désigné sous l'appellation Proximity Communications Equipment pour accoster la station tandis que l'HTV utilise pour son approche un système basé sur le réseau GPS.
